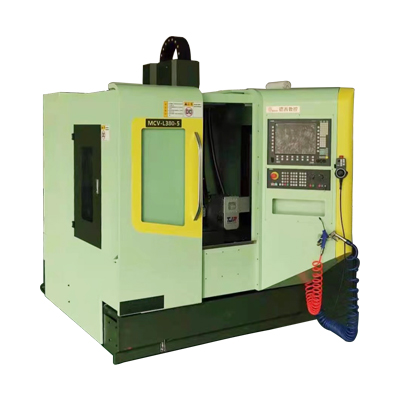

MCV-L380-5加工中心是高精度、高剛度、高可靠性、高性能價格比的新一代生產型數控機床，由我公司與機床公司合作生產，主機結構合理可靠，制作精良。
能自動進行各種鉆、銑、鏜、鉸、攻絲等工序加工，支持CAD/CAM功能，完成復雜板類、箱體類零件、特別是模具的加工。
主要技術參數 Specification
機型/規格 | 五軸加工中心 | MCV-L380-5 |
數控系統 | 標配Standard： 西門子Siemens 840D、 海德漢Haidenhein iTNC620 | |
選配錸鈉克、華中、廣數、發格等 Option：Lynuc、HNC、GS、Fagor | ||
主軸S | 轉速 | 50—10000rpm |
主軸錐度 | BT30 | |
主軸電機 | 3.7Kw,交流伺服電機 AC Servomotor | |
主軸中心至立柱滑道面 | 350mm | |
主軸鼻端至圓盤工作臺面 | -125—275mm | |
工作臺 Work Table | 尺寸 | ?170 |
大承載負荷 | 水平Horizontal：60Kg； 非水平Non-Horizontal：40Kg | |
中心孔 | ?40H7 | |
T型槽 | 12H7 | |
行程 | X/Y/Z軸 | 380x300x400mm |
A/C軸 | ±100°x 360° | |
進給速率 | X/Y/Z軸快進速度 | 24 m/min |
切削進給率 | 1—8000 mm/min | |
自動換刀系統 | 刀庫/刀具規格 | 斗笠式刀庫/BT30 Without Robot Arm |
總刀數 | 12 | |
大刀具直徑 | ?63 | |
換刀時間(T-T)/換刀方式 | 7sec / 短途徑任意換刀 | |
定位精度 | X/Y/Z直線軸 | 0.009mm |
旋轉軸 | 20″ | |
傾斜軸 | 50″ | |
重復定位精度 | X/Y/Z直線軸 | 0.005mm |
旋轉軸 | 4″ | |
傾斜軸 | 8″ | |
冷卻系統 | 泵出水量 | 25 L/min |
切削水箱容量 | 75 L | |
外形尺寸 | 長×寬×高
| 1700x1800x1800 mm |
機器重量 | 凈重 | 1600 kgs |
